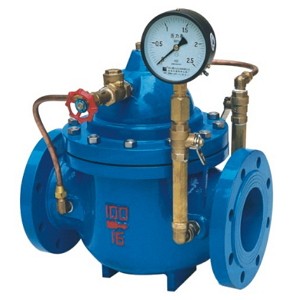

300X型緩閉止回閥由主閥、單向閥、針閥、球閥、微形過濾器和壓力表組成水力控制閥接管系統。利用水力自動操作，可使主閥得到佳的開啟和關閉速度。防止水錘水擊的產生，以達到緩閉消聲的效果。當閥門從進口端給水時，水通過微型過濾器、針閥、單向閥進入主閥控制室，再經過球閥排水至下游。因為針閥開度小于球閥開度，即主閥控制室的排水速度大于進水速度，因此控制室壓力降低，作用于主閥盤下端的進口壓力打開主閥向下游供水。

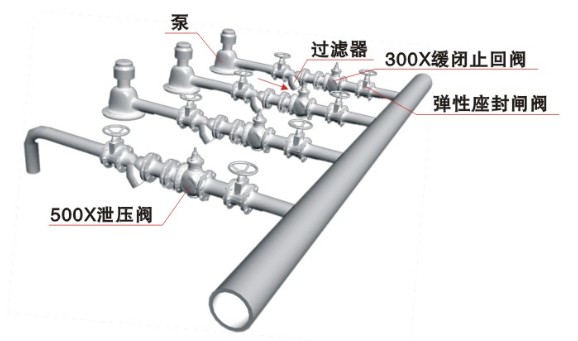

當管道停止供水時，若下游水開始回流，一部分回流水經球閥進入主控制室，由于單向閥作用，回流水不能從主控制室流出，引起主控制室逐漸升壓，緩緩關閉主閥本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，開啟及緩閉平穩。此閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

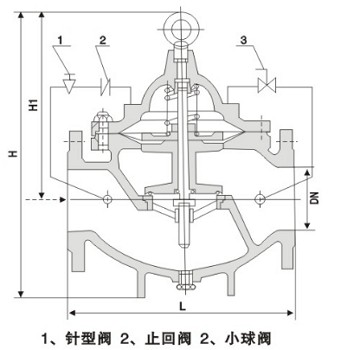

| 公稱通徑 | 尺寸 | |||||
| DN(mm) | L | A1 | A | H1 | H | F |
| 20 | 150 | 200 | 282 | 106 | 172 | 116 |
| 25 | 160 | 200 | 282 | 106 | 172 | 116 |
| 32 | 180 | 200 | 282 | 106 | 172 | 116 |
| 40 | 200 | 210 | 320 | 137 | 225 | 168 |
| 50 | 203 | 210 | 320 | 137 | 225 | 168 |
| 65 | 215 | 215 | 330 | 145 | 270 | 180 |
| 80 | 241 | 220 | 330 | 178 | 289 | 210 |
| 100 | 270 | 230 | 410 | 232 | 375 | 284 |
| 125 | 300 | 245 | 420 | 286 | 420 | 310 |
| 150 | 330 | 260 | 420 | 318 | 450 | 370 |
| 200 | 400 | 280 | 430 | 413 | 722 | 463 |
| 250 | 480 | 300 | 450 | 502 | 769 | 525 |
| 300 | 550 | 320 | 460 | 600 | 906 | 625 |
| 350 | 622 | 340 | 470 | 628 | 1480 | 705 |
| 400 | 685 | 360 | 480 | 677 | 1027 | 778 |
| 450 | 750 | 360 | 480 | 677 | 1027 | 778 |
| 500 | 811 | 410 | 780 | 750 | 1110 | 690 |
| 600 | 935 | 456 | 888 | 850 | 1286 | 785 |
