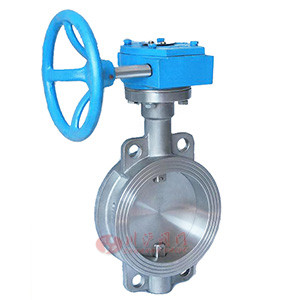

對夾式通風蝶閥型號：D371W

對夾式通風蝶閥用于通風除塵及高溫?zé)煔夤艿老到y(tǒng)，作雙向啟閉與調節流量用。閥門結構簡單，性能可靠，可任意方向安裝，可以不受介質流向限制。閥門分段軸設計，薄型蝶板，是流阻較小的蝶閥。對夾式安裝，結構尺寸短，重量輕.節省安裝空間。

對夾式通風蝶閥性能規范

型號	D371W-1/2.5/6C	D371W-1/2.5/6P	D371W-1/2.5/6R
適用介質	空氣、煙氣、含塵氣體等	高溫?zé)煔狻⒑瑝m氣體等	腐蝕性煙氣、含塵氣體等
適用溫度	≤400℃	≤650℃	≤350℃
泄漏量	1%

對夾式通風蝶閥零部件材質

零件名稱	閥體	蝶板	閥桿	填料
材料	Q235A、304、316、310	Q235A、304、316、310	2Cr13、不銹鋼	柔性石墨

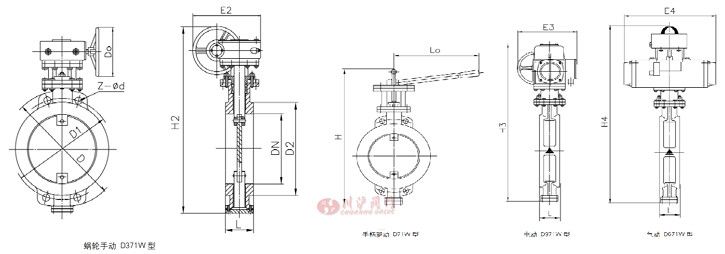

對夾式通風蝶閥結構圖

對夾式通風蝶閥安裝尺寸

DN	L	D	D1	D2	Z-d	手柄Lever D71W 型		蝸輪 Worm gear D371W 型			電動 Electric D971W 型		氣動 Pneumatic D671W 型
DN	L	D	D1	D2	Z-d	Lo	H1	Do	E2	H2	E3	H3	E4	H4
50	43	140	110	88	4-14	270	400	150	193	418	125	575	180	443
65	46	160	130	108	4-14	270	425	150	193	442	125	600	180	467
80	46	190	150	124	4-18	270	435	150	193	453	125	610	245	510
100	52	210	170	144	4-18	270	457	150	193	475	125	630	245	540
125	56	240	200	174	8-18	310	505	150	193	522	245	680	245	587
150	56	265	225	199	8-18	310	537	150	193	638	245	740	350	685
200	60	320	280	254	8-18	370	590	220	319	705	245	805	350	775
250	68	375	335	309	12-18			220	319	775	313	990	350	855
300	78	440	395	363	12-22			280	319	955	313	1045	600	1000
350	78	490	445	413	12-22			280	319	990	313	1115	600	1035
400	102	540	495	463	16-22			320	496	1070	313	1170	600	1105
450	114	595	550	518	16-22			320	496	1145	439	1285	750	1180
500	127	645	600	568	20-22			320	496	1200	439	1340	750	1235
600	154	755	705	667	20-26			320	496	1350	556	1525	750	1385
700	165	860	810	772	24-26			400	686	1550	556	1735	750	1530
800	190	975	920	878	24-30			400	686	1665	556	1850	1060	1645
900	203	1075	1020	978	24-30			450	916	1826	556	1905	1060	1750
1000	216	1175	1120	1078	28-30			450	916	1965	556	2025	1360	1960

由于產品改進技術創新參數可能有一定變化，公司不另行通知，咨詢和索要對夾式通風蝶閥產品詳細樣本。

冶金閥門
電動煙氣蝶閥（閥體材質碳鋼、法蘭連接、配多回轉型電動執行器、可用作開關或調節）

電動百葉閥
電動百葉閥（閥體材質碳鋼、百葉式、法蘭連接、配電動執行器、可做開關和調節流量）

冶金閥門
盲板閥（閥體材質碳鋼、法蘭連接、用于工礦企業、市政、環保等行業的氣體介質系統中）

冶金閥門
泄爆閥（閥體材質碳鋼、法蘭連接、帶泄爆片、適用介質壓縮易爆氣體）

冶金閥門說明書	下載

對夾式通風蝶閥訂貨流程

客戶來電咨詢：021-5186 3046
客戶采購清單傳真至：021-5186 3049
收到客戶采購清單，為客戶提供閥門型號選型與報價單

對夾式通風蝶閥訂貨須知

公稱通徑
公稱壓力
連接方式
執行機構有無特殊要求（可以根據客戶要求配置）
工藝介質及狀態
閥前壓力、閥后壓力
大、正常、小流量
使用溫度
有無特殊要求
